KG-ROF-MINI 系列小型模拟宽带光收发模块
KG-ROF 系列小型模拟宽带光收发模块是一款低成本、高性能的模拟宽带光收发器，具有非常宽的动态范 围，专为光纤射频应用而设计。一对收发器将创建双向射频到光和光到射频转换及传输链路, 可以提供高 杂散自由动态范围(SFDR)，工作频率从0.6GHz 到6GHz。标准光学连接器是用于低背反射应用的FC/APC， RF 接口是通过一个 50 欧姆的 SMA 连接器。接收机采用高性能 InGaAs 光电二极管， 发射机采用线性光隔 离 FP/DFB 激光器，光纤采用 9/125 μm 单模光纤，工作波长 1.3 或 1.5μm。
产品特点
|
⚫ 0.6GHz 至 6GH 宽带响应
⚫ 紧密铸造金属外壳
⚫ 高 SFDR
⚫ 平频响应
⚫ 1.3 和/或 1.5μm 带隔离 FP/DFB
应用领域
|
⚫ WiMAX / 4G LTE
⚫ 5G 通信
⚫ 舰载射频分布
⚫ 卫星地面站
性能参数
|
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
备注 |
|
电源电压 |
VCC |
9 |
12 |
15 |
Volts |
|
|
电源电流 (收发总电流) |
ICC |
|
100 |
|
mA |
|
|
激光输出功率 |
|
|
2 |
4 |
mW |
|
|
发射机工作波长 |
|
|
1310/1550 |
|
nm |
|
|
接收机工作波长 |
|
|
1310/1550 |
|
nm |
|
|
高频截止 |
HFC |
|
6 |
|
GHz |
|
|
低频截止 |
LFC |
|
0.6 |
|
GHz |
|
|
频率响应(0.6– 6 GHz) |
|
|
± 1.5 |
± 2 |
dB |
|
|
输入射频功率 |
|
|
-5 |
|
dBm |
|
|
输入/输出阻抗 |
Z |
|
50 |
|
Ohms |
|
|
驻波比 VSWR |
|
|
1.5 |
|
dB |
|
|
射频链路增益 |
|
-5 |
0 |
|
dB |
|
|
射频端口 |
|
SMA |
|
|||
|
光纤端口 |
|
单模光纤 900um 保护套管 FC/APC头 |
|
|||
极限条件
|
|
参数 |
符号 |
最小值 |
最大值 |
单位 |
备注 |
|
储存温度(Case) |
TS |
-40 |
+85 |
℃ |
|
|
操作温度 (Case) |
TO |
‐25 |
+65 |
℃ |
|
|
DC 供应电压 |
VDP |
+9 |
+15 |
V |
|
|
最大 RF 输入 (Tx) |
|
|
+10 |
dBm |
|
|
最大光输入 (Rx) |
|
|
4 |
mW |
|
安装尺寸
|

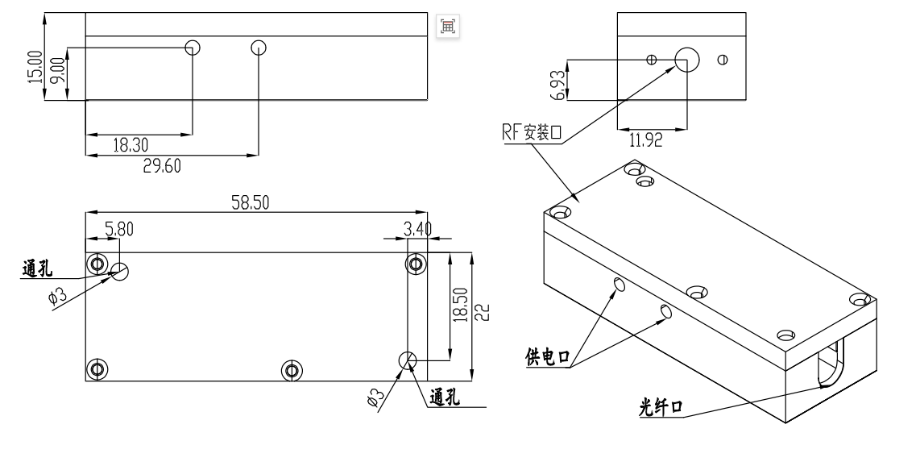

(a) 发射模块

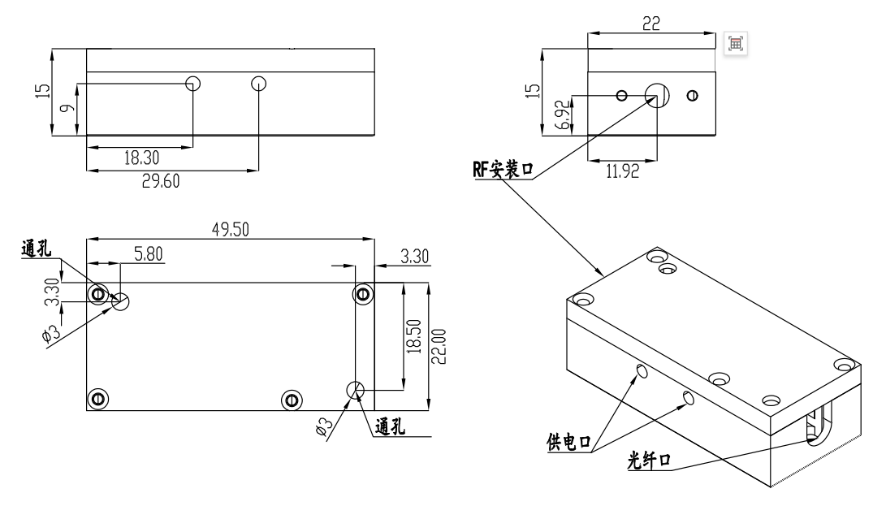

(b) 接收模块
订货信息
|
|
KG-ROF-MINI |
XX |
XX |
X |
X |
|
小型模拟宽带光收发 模块 |
工作波长： 13- 1310nm 15- 1550nm |
调制带宽： 01---0.5~ 1200MHz 02---50-3000MHz 03---0.6~6GHz |
封装： M---模块 |
光纤接头： FA---FC/APC SP---用户指定 |
*如有特殊要求请联系我公司销售人员
