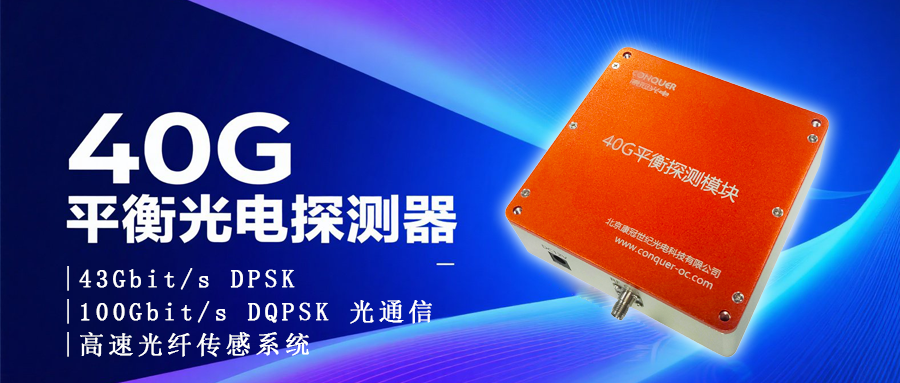

KG-BPR系列40G平衡光电探测器
在 5G、人工智能和大数据驱动的数字化浪潮中，光通信技术正经历着前所未有的革新。作为光通信系统的核心组件，平衡光电探测器凭借其卓越的性能，成为支撑高速数据传输的关键力量。康冠光电推出的KG-BPR系列40GHz平衡光电探测器,其通过差分探测技术，将微弱光信号从噪声漩涡中精准"打捞"，将光信号转化为电信号，同时有效抑制共模噪声，显著提升信噪比和灵敏度，实现量子级精度的光电转换。
产品描述：
KG-BPR系列40G平衡光电探测器集成了40G高速平衡探测器和低噪声放大电路，有效地减少激光器噪声和共模噪声，提高系统的信噪比，低噪声，高增益，带宽可选最高可达31GHz，使用方便等特点。主要用于43Gbit/s DPSK, 100Gbit/s DQPSK 光通信， 微波光子相干探测， 以及光纤传感领域。
产品特点：
l 光谱范围： 1530~1620nm
l 可达43Gbits/s的数据传输速率
l 双输入端口，差分输出
l DC或AC耦合方式可选
应用领域：
l 高速光纤通信系统(DPSK、DQPSK)
l 高速光纤传感系统

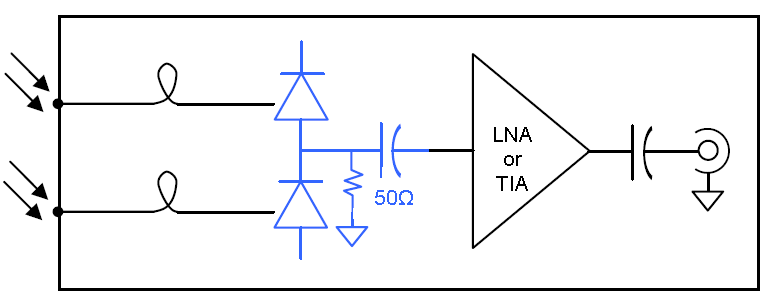

工作原理：
特性曲线：

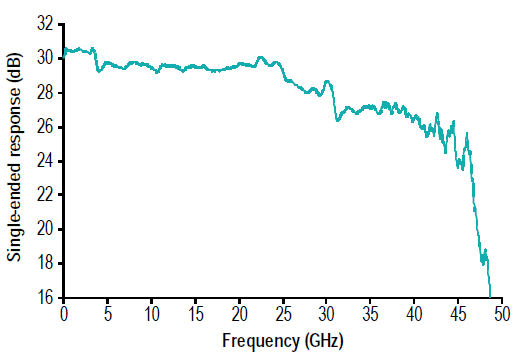

频率响应曲线

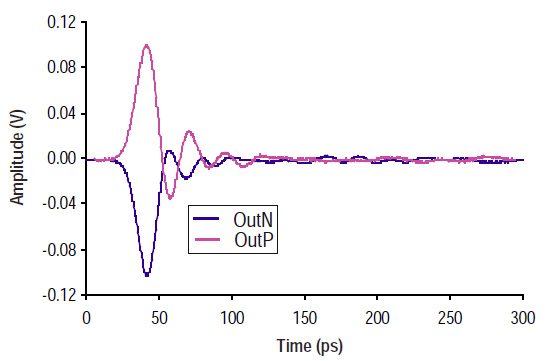

脉冲响应曲线
性能参数：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
测试条件 |
|
响应波长 |
l |
nm |
1530 |
|
1620 |
|
|
-3dB带宽 |
BW |
GHz |
27 |
31 |
|
|
|
调制速率 |
|
Gbit/s |
|
43 |
|
@NRZ，DPSK |
|
截止频率 |
flow |
KHz |
|
|
100K |
|
|
跨阻增益 |
G |
V/W |
1000 |
1400 |
|
|
|
饱和光功率 |
Po |
dBm |
|
-11 |
|
单端输入 |
|
响应度 |
R |
A/W |
0.5 |
0.6 |
0.75 |
l=1550nm |
|
偏振相关损耗 |
PDL |
dB |
|
0.4 |
0.6 |
|
|
光回损 |
ORL |
dB |
27 |
30 |
|
|
|
电回损 |
S22 |
dB |
|
|
-10 0 |
f = 0.5 to 15 f = 15 to 50 GHz |
|
最大输出摆幅 |
Voutpp |
mVp-p |
75 |
100 |
- |
高阻态测试 |
|
灵敏度 |
Sens |
dBm |
|
-20 |
|
|
|
等效噪声功率 |
inoise |
pA/√Hz |
|
|
80 |
|
|
供电 |
U |
V |
DC 12V, 2A |
|||
|
输出RF接头 |
-- |
K（f） |
||||
|
输入光纤接头 |
-- |
FC/PC、FC/APC |
||||
极限条件：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入光功率 |
Pin |
mW |
|
|
8 |
|
工作温度 |
Top |
ºC |
0 |
|
70 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |

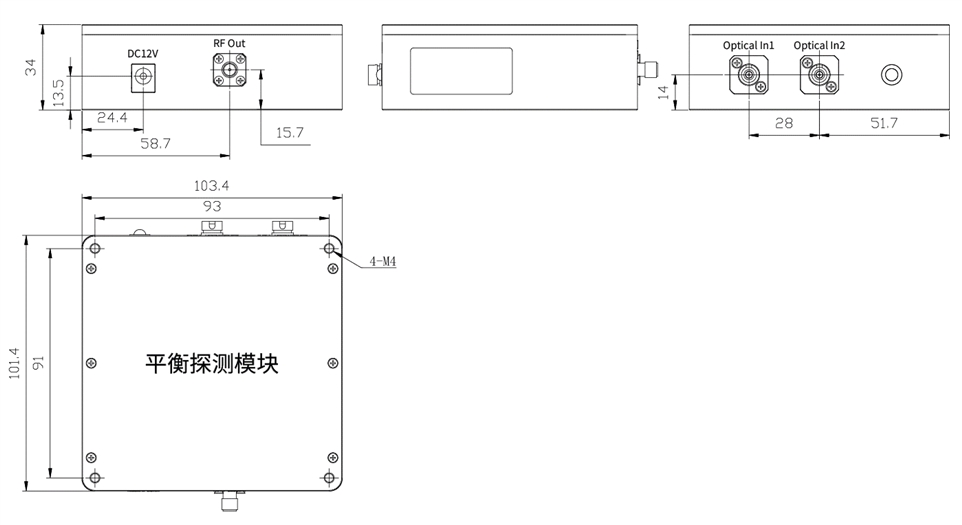

封装尺寸（mm）
订货信息：
|
KG |
PT |
XX |
XX |
XX |
|
|
探测模块类型： BPR—Balanced Photoreceiver |
工作速率： 40---43 Gbit/s |
尾纤类型： SM----单模光纤 |
接头类型： FP---FC/PC FA---FC/APC |
*如有特殊要求请联系我公司销售人员
