打破微波传输桎梏！这款 40GHz 光收发模块重塑通信新可能
2025-10-27 11:49:34 | 技术支持 浏览量：44
打破微波传输桎梏！这款 40GHz 光收发模块重塑通信新可能
在微波通信领域，传统传输方案始终受两大难题掣肘：昂贵的同轴电缆与波导不仅推高部署成本，更让信号传输被距离牢牢束缚，频段覆盖与稳定性也难以满足宽带应用需求。面对这一局面，我们荣幸向您推介——KG-ROFBox系列40GHz外调制宽带模拟射频光收发传输链路。这不仅仅是一款产品，更是我们为突破物理限制交出的一份卓越答卷。
这一创新产品采用外调制光传输方案，支持1-40GHz超宽带宽范围内的射频信号无损转换，通过光纤链路替代传统金属介质，彻底打破传输距离的物理限制。其核心优势在于：
- 全频段高保真：1-40GHz宽频覆盖，配合线性度优化设计，确保信号幅度与相位精准还原；
- 成本效益跃升：规避昂贵同轴电缆与波导组件，降低部署成本超60%；
-
抗干扰能力突破：光纤传输天然抗电磁干扰，复杂环境下的信号稳定性提升显著。
推荐产品 | KG-ROFBox系列40GHz外调模拟光收发模块
产品描述：
KG-ROFBox系列外调制宽带模拟射频光传输链路，采用外调工作方式，可以提供1-40GHz频率范围内的射频信号光传输，为各种模拟宽带微波应用提供了性能卓越的线性光纤通信。由于避免采用昂贵的同轴电缆或波导，传输距离的限制被取消，极大地提高了微波通信的信号质量和可靠性，可广泛应用于远程无线，定时以及基准信号分配，遥测及延迟线等微波通信领域。
产品特点：
l 高带宽可选1-40GHz
l 优异的RF响应平坦度
l 宽动态范围
l 全透明工作方式，适用各种信号编码，通信标准、网络协议
l 工作波长可选择1550nm和1310nm波长
l 集成了自动功率控制（APC ）和自动温度控制（ATC ）电路
l 内置高性能激光器以及光放大模块，实现增益调节及自动控制
l 内置驱动RF放大器，可以提供应用更多的灵活性
应用领域
l 远程天线
l 长距离模拟光纤通讯
l 军用三波通信
l 跟踪，遥测及控制 (TT&C)
l 延迟线(Delay lines)
l 相控阵
电子对抗 地表卫星通信 微波光子雷达
性能参数：
参数
测试条件
指标
型号
ROFBox-0118
ROFBox-1840
ROFBox-0140
工作波长（nm）
1310/1550
1550
1550
工作频率(GHz)
(S21)
1～18
18～40
1～40
链路增益（dB）
（典型值）
0dBm输入
0
0
0
带内平坦度（dB）
0dBm输入
＜±2
＜±3
＜±6
电反射（dB）（S11/S22）
＜-9
驻波比（dB）
＜2（典型值1.5）
P-1dB输入（dBm）
____
＞15
光纤类型
____
SM（单模）或PM（保偏）
光纤接口
____
FC/APC
射频接口
____
SMA-K型
2.92-K型
2.92-K型
输入/输出阻抗(Ω)
全带宽
50
使用环境温度
____
-40℃～+70℃
贮存环境温度
____
-55℃～+85℃
供电
____
内置电池或适配器供电
供电电压
____
DC12V 或 AC220V

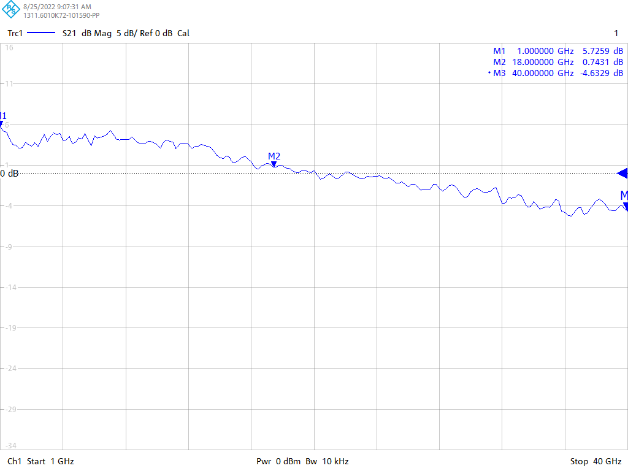

典型链路增益曲线

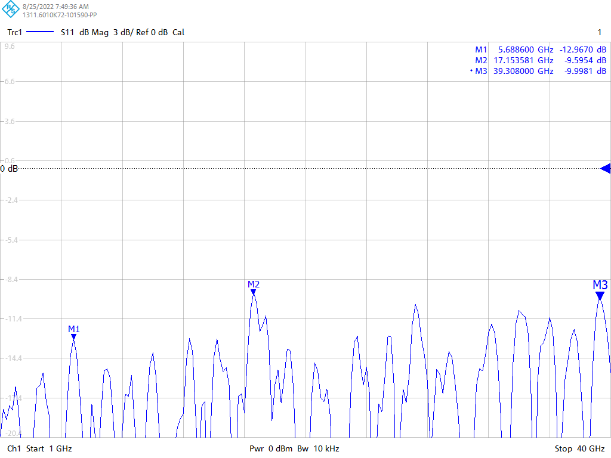

ROFBox0140, 1-40G, S21&S11曲线
订货信息
KG
ROFBox
X
XX
X
XX
XXX
ROFBox
封装：
D---台式
工作频率：
1G----1GHz
18G----18GHz
40G----40GHz
工作波长：
13---1310nm
15---1550nm
DWDM/CWDM波长请指定，如C33
光纤接头：
FP---FC/PC
FA---FC/APC
SP---用户指定
尾纤：
P---PMF
S---SMF
*如有特殊要求请联系我公司销售人员
